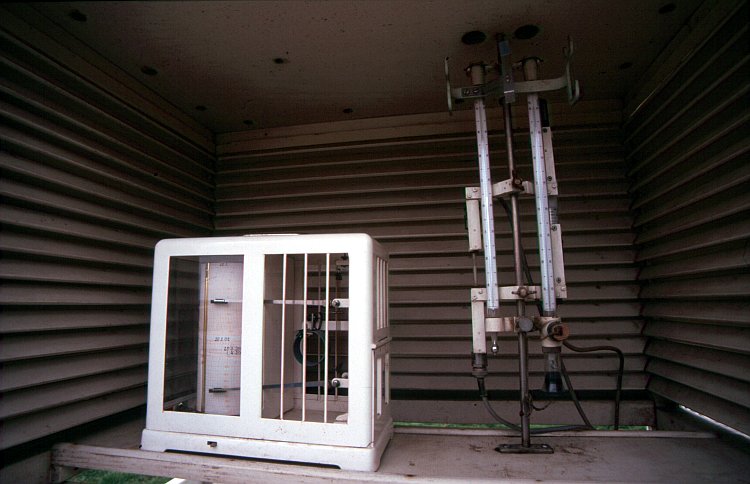

In der Klimahütte befindet sich links im Bild der Thermo-Hygrograph, der gleichzeitig Daten der
Lufttemperatur (oben) und der Luftfeuchtigkeit (unten) aufzeichnet.
Bei dem Thermographen handelt es sich meist um ein Deformationsthermometer,
das zB aus einem zusammengeschweißten Metallstreifen besteht.
Der Metallstreifen ändert seine Krümmung,
wenn sich die Temperatur ändert (es gibt noch andere Variationen).
Diese Deformation bei einer Temperaturänderung wird ausgenützt,
indem man die Bewegung vergrößert und durch ein Hebelsystem auf einen
Schreibarm überträgt. Der Schreibarm liegt an einer zylindrischen Trommel
mit einem Registrierpapier an. Die Trommel
wird durch ein Uhrwerk in eine langsame Drehbewegung versetzt,
dadurch hinterläßt der Schreibarm auf dem Papier
eine kontinuierliche Kurve. In der unteren Hälfte wird durch
einen zweiten Schreibarm eine zweite Kurve, die Feuchtigkeitskurve,
aufgezeichnet. Der Hygrograph stellt ein Haarhygrometer dar,
bei welchem die Längenänderung des Haares auf einen
Schreibarm übertragen wird. In der Meteorologie werden hygroskopische Haare
vor allem zur Registrierung der relativen Luftfeuchtigkeit verwendet.
Rechts in der Hütte befinden sich zwei Thermometer.
